Örnek rapor
PKD örneği: patlamadan korunma dokümanı nasıl görünür?
Kurgusal bir metal işleme tesisi için hazırladığımız örnek rapordan sekiz sayfa. Her sayfanın ne anlattığını ve iyi bir PKD'de neden bulunması gerektiğini açıklıyoruz.
Örnekteki tesis
Örnek Metal İşleme San. kurgusal bir işletmedir. Beş alan incelenmiştir: kazan dairesi, forklift akü şarj alanı, boya kabini, boya ve tiner deposu, jeneratör ve motorin tankı. Dört alanda bölge belirlenmiş, jeneratör alanında ise bölge gerekmediği gerekçesiyle yazılmıştır. Bölge sınıflandırması IEC 60079-10-1 yöntemiyle hesaplanmış, her hesap bağımsız bir yöntemle sağlanmıştır. Bölge haritası, aynı yazılımla hazırlanmış ikinci bir örnekten (doğal gaz basınç düşürme istasyonu) alınmıştır.
İyi bir PKD'nin Yönetmeliğe göre neleri içermesi gerektiğini PKD nedir? sayfasında özetledik. Aşağıda bu içeriğin bir raporda nasıl göründüğünü sayfa sayfa görebilirsiniz.

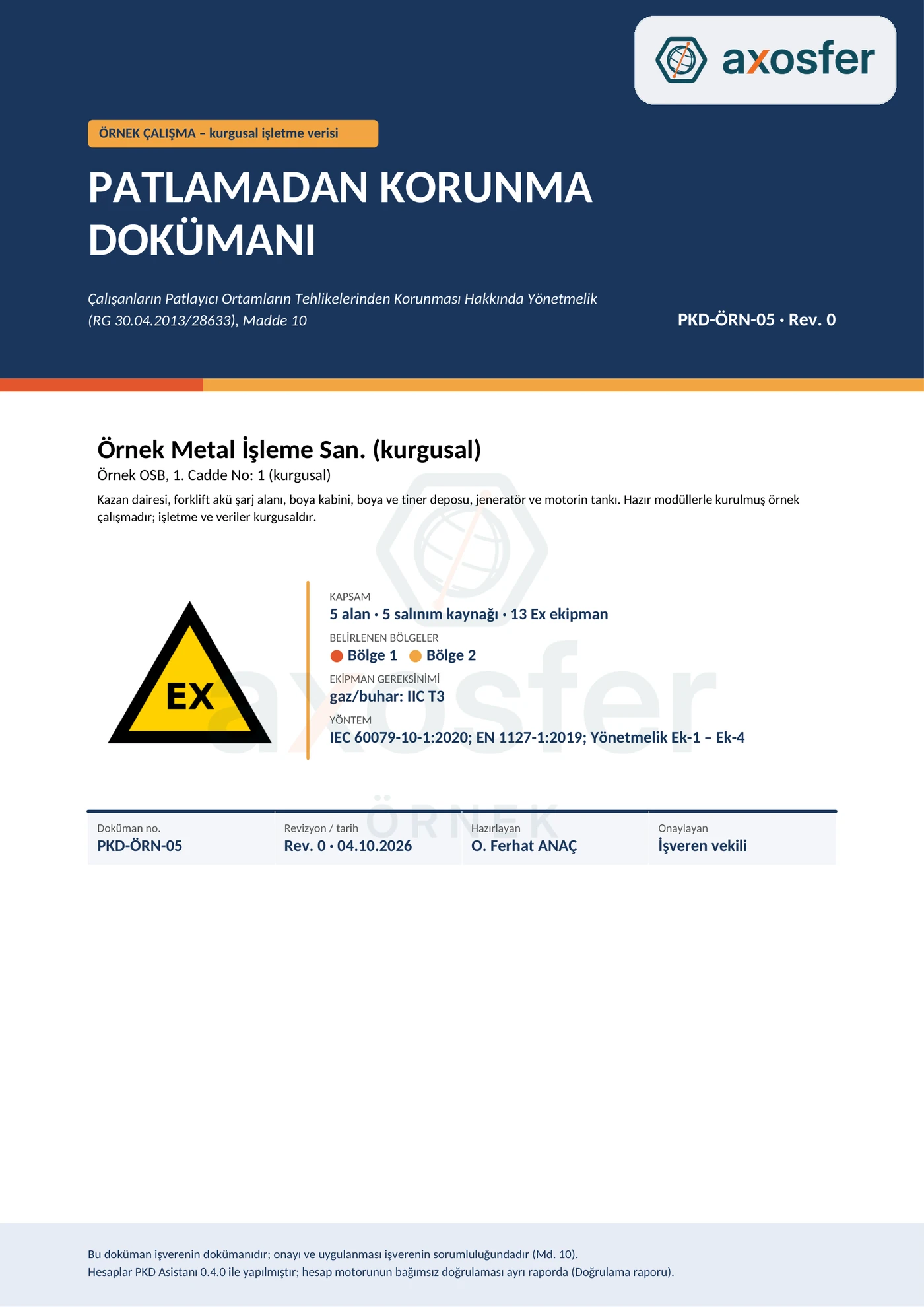

Sayfa 1 / 8
Kapak ve kısa özet
Raporun ilk sayfası, dokümanın neyi kapsadığını tek bakışta gösterir: işletme, incelenen alanlar, salınım kaynağı ve ekipman sayısı, belirlenen bölgeler. Doküman numarası, revizyon ve hazırlayan da buradadır.
Neden önemli? Denetçinin ve yöneticinin ilk sorusu “neyi kapsıyor?” olur. Kapsamı belli olmayan bir doküman, unutulan alanları da gizler.

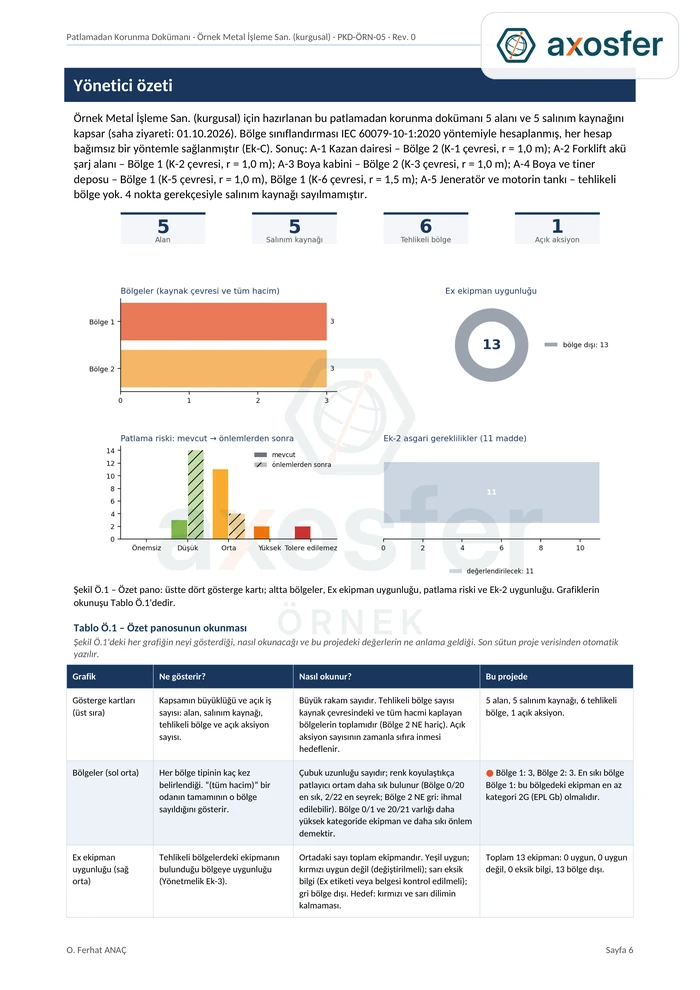

Sayfa 2 / 8
Yönetici özeti
Bölge kararlarının özeti, öncelikli aksiyonlar ve önlemler tamamlanana kadar bugünden uygulanacak geçici önlemler. Gösterge panosu, kaç alanın ve kaynağın değerlendirildiğini ve kaç aksiyonun açık olduğunu gösterir.
Neden önemli? Yönetici 90 sayfayı okumaz. Ne yapılması gerektiğini, kimin ve ne zamana kadar yapacağını iki sayfada görmelidir.

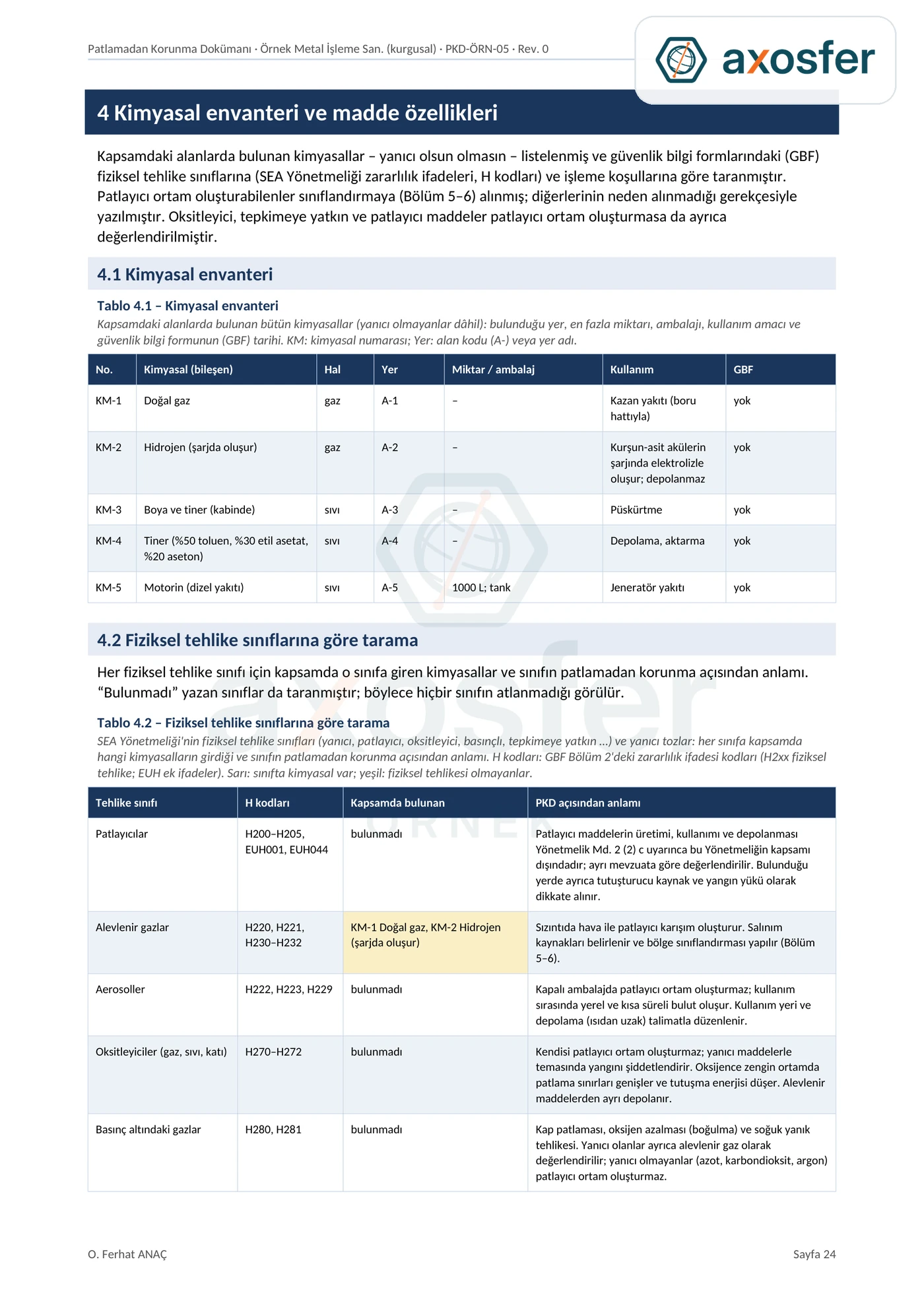

Sayfa 3 / 8

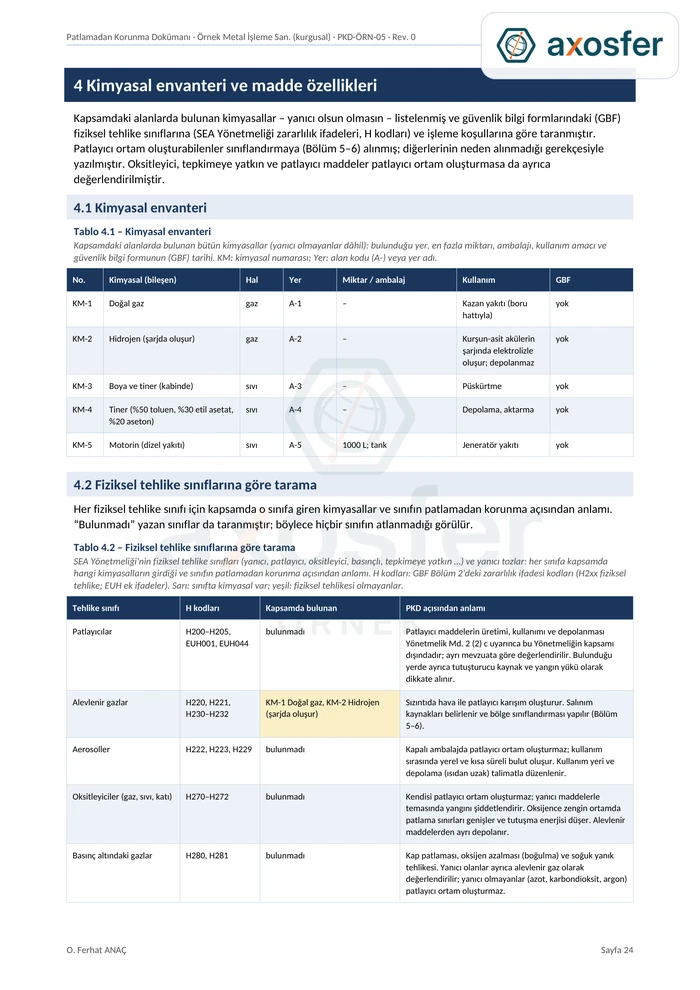

Kimyasal envanteri ve tarama
Kapsamdaki bütün kimyasallar, yanıcı olsun olmasın, güvenlik bilgi formlarındaki fiziksel tehlike sınıflarına ve kullanım koşullarına göre taranır. Patlayıcı ortam oluşturabilecek maddeler gerekçesiyle ayrılır.
Neden önemli? Değerlendirilmemiş bir madde, değerlendirilmemiş bir risktir. Envanter, “neden bu madde dokümanda yok?” sorusunun da yanıtıdır.

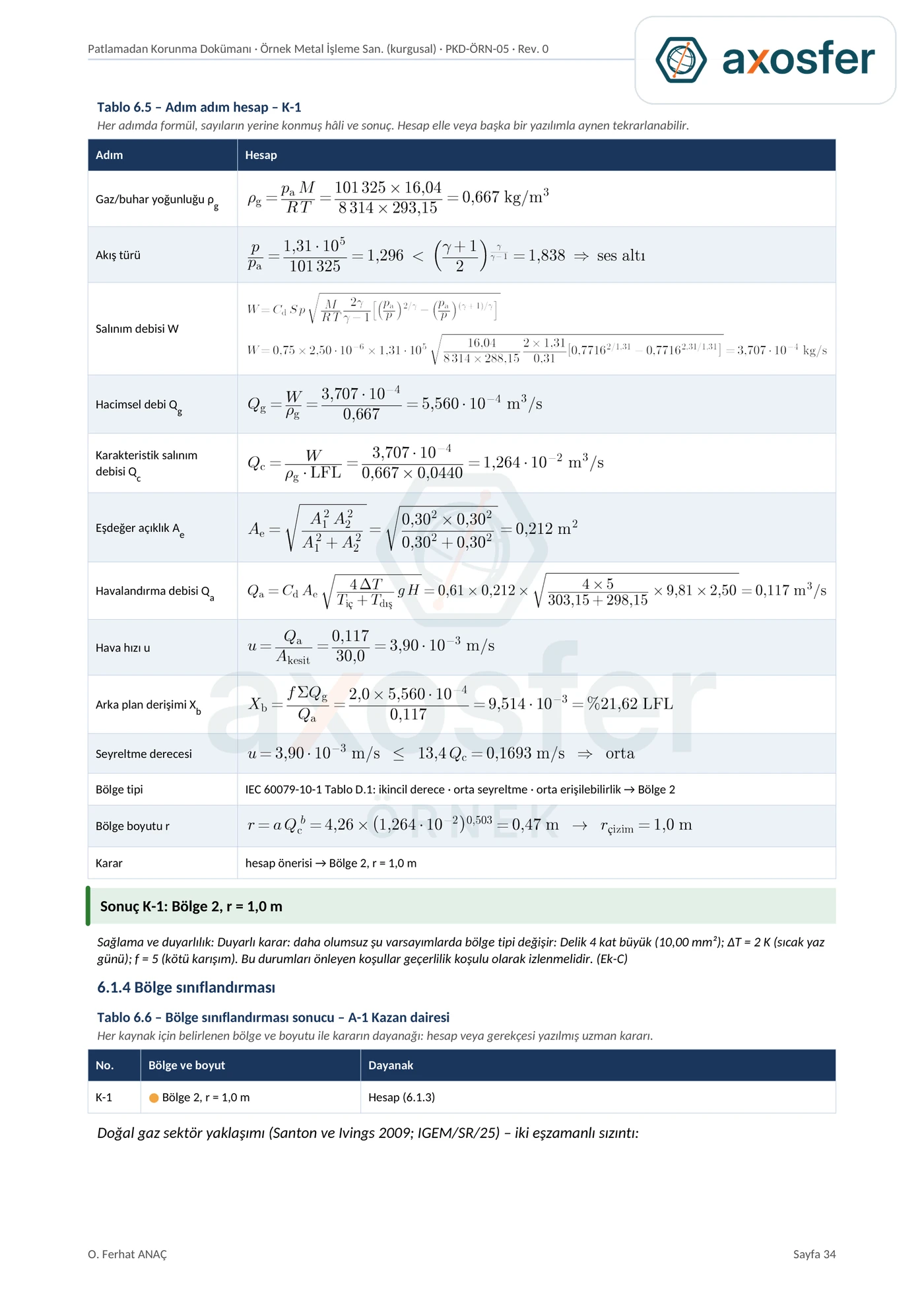

Sayfa 4 / 8
Hesap föyü: kazan dairesi
Her salınım kaynağı için ayrı bir föy: girdiler ve nereden alındıkları, formüller, sayıların yerine konmuş hâli, ara sonuçlar ve bölge kararı. Hesap elle ya da başka bir yazılımla aynen tekrarlanabilir.
Neden önemli? Bakanlığın uygulama rehberi, bölge sınıflandırmasının varsayıma değil hesaba dayanmasını ister. Föy, “bu mesafe nereden geldi?” sorusunun yazılı yanıtıdır.

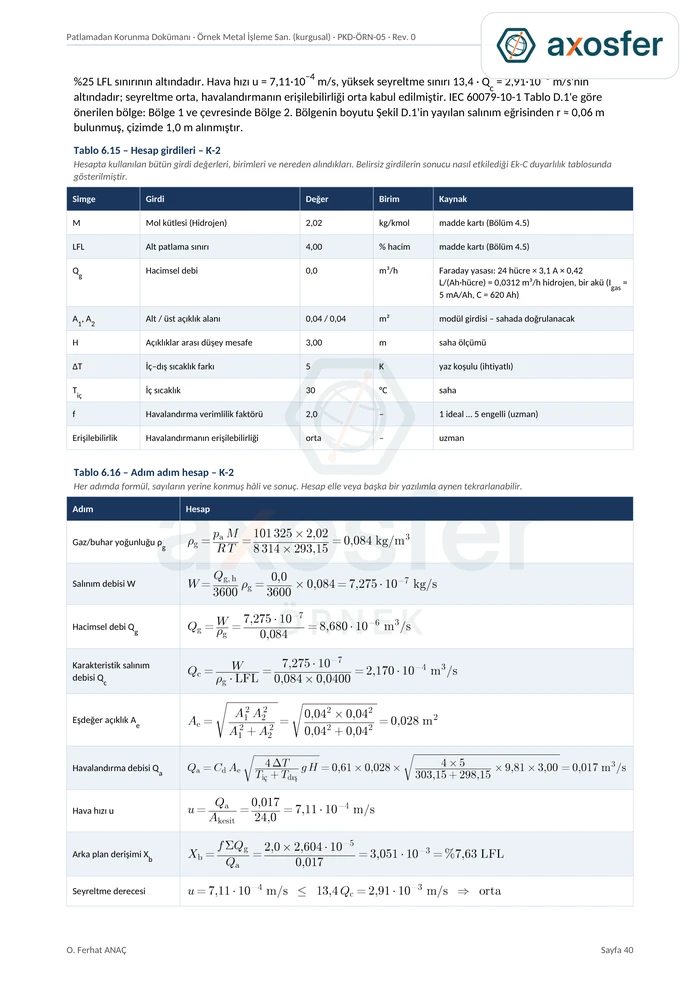

Sayfa 5 / 8
Hesap föyü: akü şarj alanı
Şarj sırasında çıkan hidrojen, havalandırma ve bölge hesabı. Akü şarj alanı, PKD çalışmalarında en sık unutulan alanlardan biridir.
Neden önemli? Hesabı kısadır, önlemleri çoğu zaman ucuzdur; ama dokümanda hiç yer almadığında denetimde ilk göze çarpan eksiklerden olur.

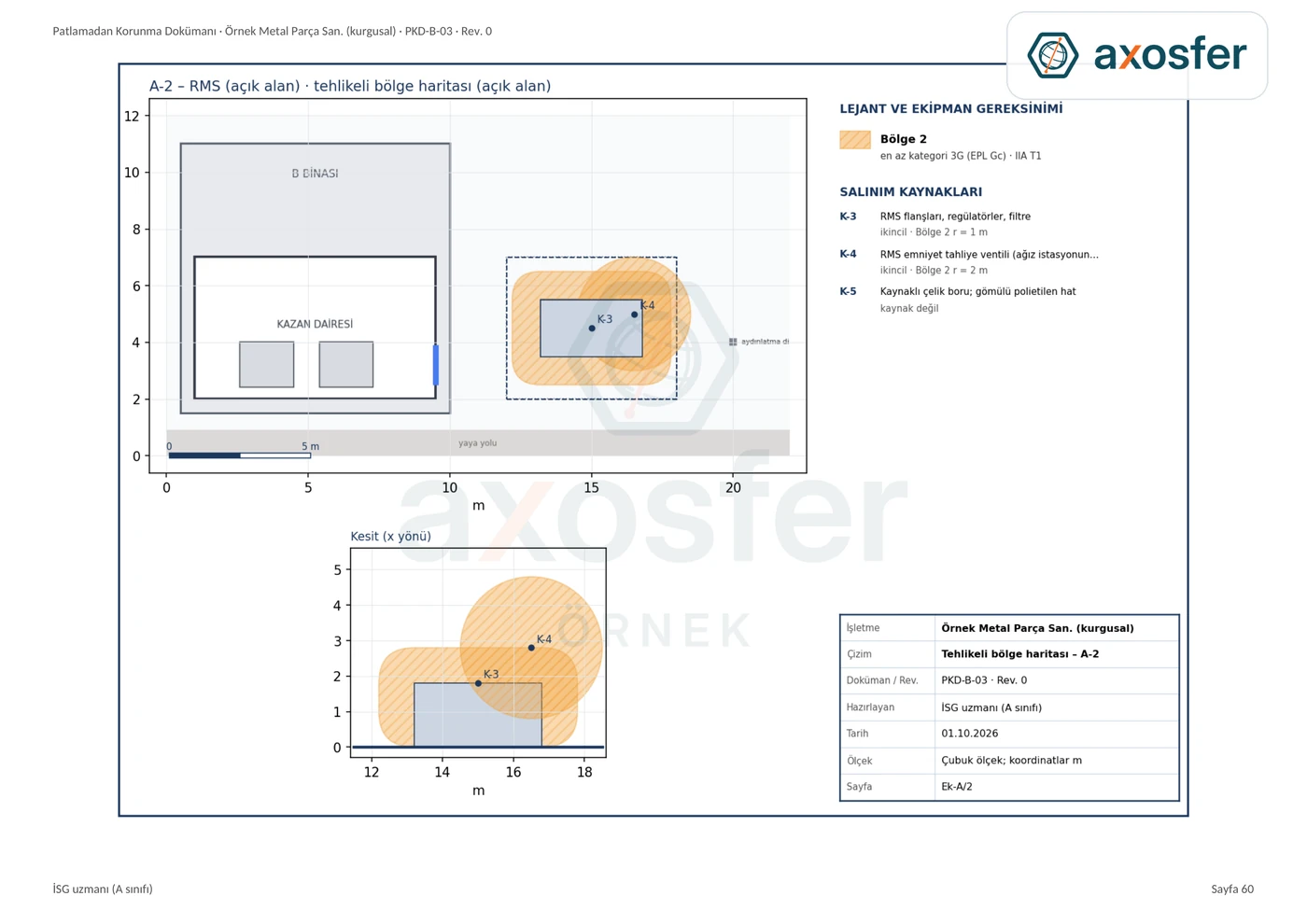

Sayfa 6 / 8
Bölge haritası
Antetli ve ölçekli plan ile kesit; bölgeler renkleriyle, lejant ve her bölgede kullanılacak ekipmanın gereksinimiyle birlikte.
Neden önemli? Planda gösterilmeyen bir bölge sahada uygulanamaz. Elektrikçi, bakımcı ve yüklenici, bölgenin sınırını haritadan görür.

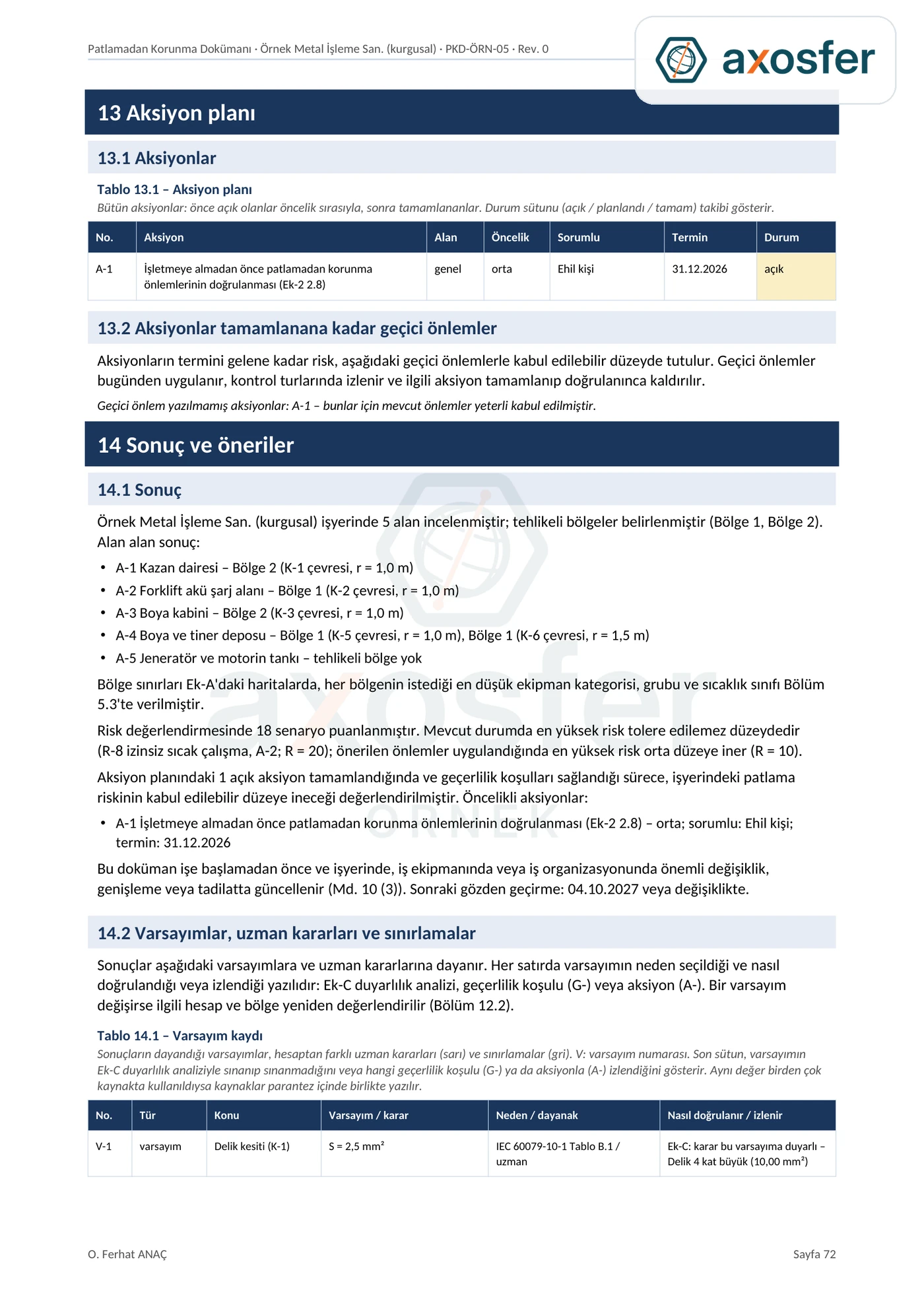

Sayfa 7 / 8
Aksiyon planı, sonuç ve varsayım kaydı
Her aksiyon öncelik, sorumlu, termin ve durumla yazılır. Sonuç bölümü bütün kararları özetler; varsayım kaydı ise hangi değerin ölçüldüğünü, hangisinin varsayıldığını ve bunun nasıl doğrulanacağını gösterir.
Neden önemli? Sorumlusu ve terminli olmayan bir önlem uygulanmaz. Varsayımı yazılmamış bir karar da sonradan savunulamaz.

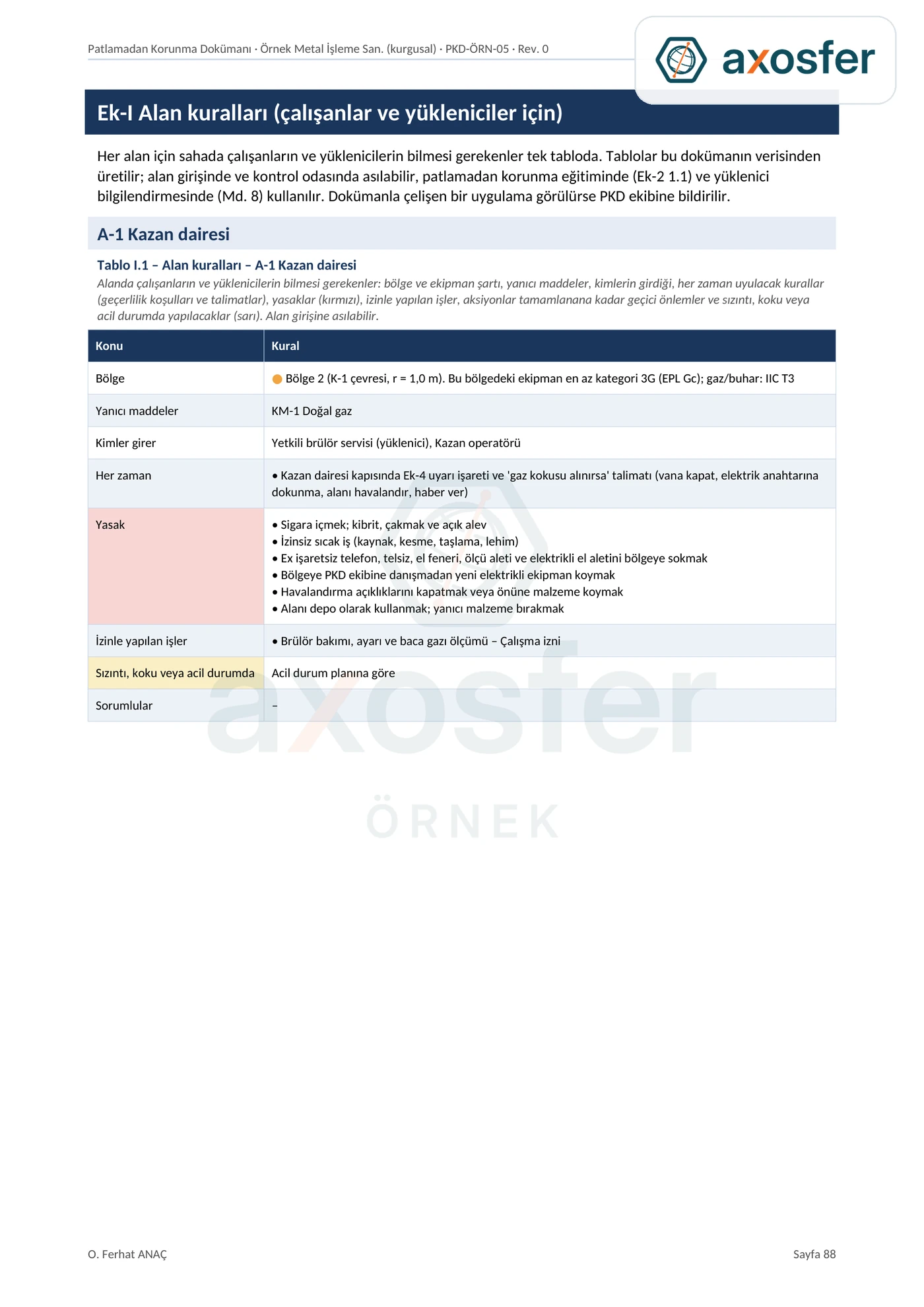

Sayfa 8 / 8
Alan kuralları
Her alan için tek bir tablo: bölge ve ekipman gereksinimi, yanıcı maddeler, kimin girebileceği, her zaman uyulacak kurallar, yasaklar, izin gerektiren işler ve sızıntı durumunda yapılacaklar. Alan girişine asılabilir ve çalışan eğitiminde kullanılır.
Neden önemli? Kuralları bilinmeyen bir doküman rafta kalır. Bu sayfa, PKD'nin sahadaki karşılığıdır.
Sık sorulanlar
Örnek raporla ilgili sorular
Bu örneği kendi tesisim için kullanabilir miyim?
Hayır. Örnek kurgusal bir işletme ve kurgusal verilerle hazırlanmıştır. Bölge kararları her tesisin kendi kaynaklarına, maddelerine ve havalandırmasına bağlıdır; başka bir tesise aktarılamaz. Örnek, iyi bir dokümanın neleri içermesi gerektiğini göstermek içindir.
Tam rapor kaç sayfa?
Örnekteki rapor beş alanı kapsar ve 90 sayfadır. Sayfa sayısı alan ve kaynak sayısına göre değişir. Yöneticinin okuması gerekenler ilk sayfalarda, hesapların ayrıntısı ve ekler arkadadır.
Rapor hangi biçimde teslim edilir?
Word ve PDF olarak. Her sayfadaki QR kodla raporun gerçekliği ve değiştirilmediği rapor doğrulama sayfamızdan kontrol edilebilir.
Elimizdeki PKD bu örneğe benzemiyor. Sorun mu?
Yönetmelik dokümanı belirli bir biçime bağlamaz; önemli olan içeriktir. Dokümanınızın içeriğini 10 soruluk kontrol listesiyle sınayabilir ya da bağımsız inceleme isteyebilirsiniz.
